6.3. Открытие новой компоновки
  Прежде чем начать работать с компоновкой карты, необходимо загрузить несколько растровых или векторных слоёв в QGIS и настроить их свойства удобным для себя образом. После того, как все отрисовывается и выглядит так, как требуется, нажмите на кнопку Создать компоновку карты на панели инструментов или выберите Файл Создать компоновку карты.

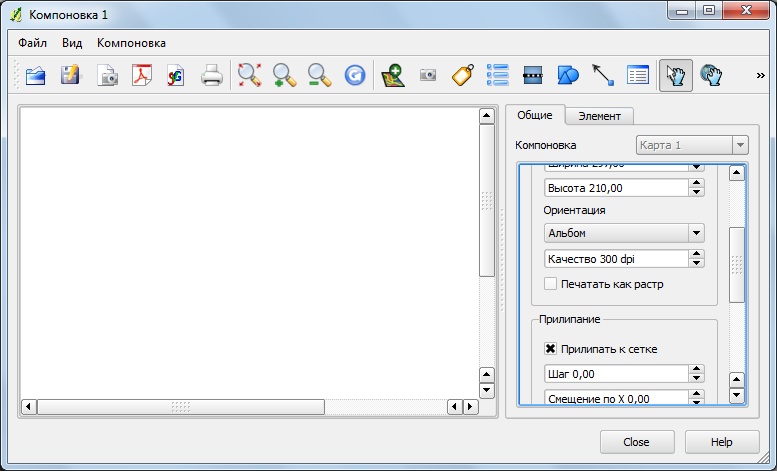

    Открыв компоновку, вы увидите пустой лист, на который можно добавить загруженную в QGIS карту, легенду, масштабную линейку, изображения, фигуры, стрелки и текст. На рисунке 6.1 показан начальный вид компоновщика с включенным режимом Прилипать к сетке но без каких-либо элементов.

Рис. 6.1.: Компоновщик Карт

    В окне компоновщика есть две вкладки:
        – На вкладке Общие можно настроить размер и ориентацию бумаги, задать качество печати в dpi и активировать прилипание к сетке с заданным шагом. Функция Прилипать к сетке работает только когда шаг сетки > 0.
        – Вкладка Элемент служит для отображения свойств выделенного элемента. Для выделения элемента (например, легенды, масштабной линейки или текста) нажмите кнопку Выбрать/переместить элемент . Затем перейдите на вкладку Элемент и настройте свойства выделенного элемента.
    На компоновку можно добавить несколько элементов. Также, в пределах одной компоновки, можно иметь более одной карты, легенды или масштабной линейки. Каждый элемент имеет свои настройки и, в случае карты, свой охват.
