Для добавления легенды нажмите кнопку
Добавить
легенду ,
поместите указатель мыши в нужное место компоновки и нажмите левую кнопку мыши.
Настроить внешний вид нового элемента можно на вкладке Элемент.Диалог Общие

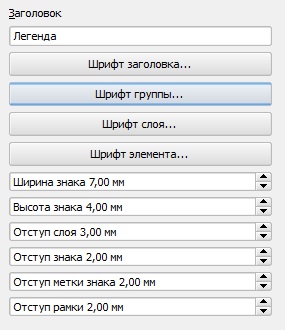

Диалог Общие используется для настройки внешнего вида легенды (см. Рисунок 6.4a):
– Здесь можно изменить заголовок легенды. Доступно изменение шрифта заголовка, группы и слоя. Пользователь может изменять ширину и высоту знаков, добавлять группы, знаки, подписи и изменять отступы элементов.
Диалог Элементы легенды

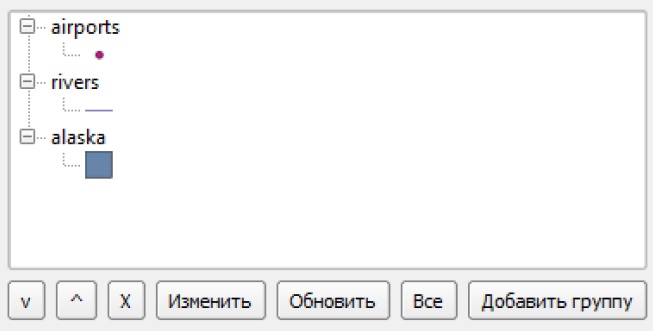

Вид отдельного элемента легенды настраивается в диалоге Элементы легенды (см. Рисунок 6.4b):
– В этом окне перечислены все элементы легенды и здесь можно изменять их порядок, редактировать имена слоев, удалять и восстанавливать элементы списка. Нажатие на кнопку Update после изменения символики в главном окне QGIS применит эти изменения к элементам легенды в окне компоновщика. Порядок элементов может быть изменен кнопками Вверх и Вниз или путём перетаскивания элементов в списке.
Диалог Общие параметры

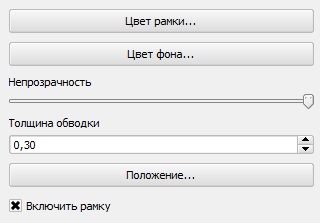

Настройки в диалоге Общие параметры задают общий вид элемента компоновки (см. Рисунок 6.4c):
– Здесь можно настроить цвет и толщину рамки элемента, задать цвет фона и степень непрозрачности. Нажатием на кнопку Положение вызывается диалог Положение элемента, который позволяет настроить положение легенды, используя точки привязки или координаты. Здесь же можно включить отображение рамки элемента при помощи флажка
Включить
рамку.
