Для добавления масштабной линейки нажмите кнопку
Добавить
масштабную линейку, поставьте указатель мыши в
нужное место компоновки и нажмите левую кнопку мыши. Настроить внешний вид
нового элемента можно на вкладке Элемент.Диалог Масштабная линейка

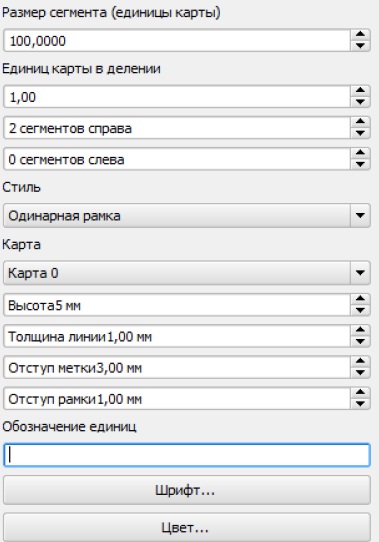

Используя диалог Масштабная линейка, можно (см. Рисунок 6.5a):
– При помощи этого окна можно задать размер сегмента масштабной линейки в единицах карты, количество единиц карты в одном делении линейки; указать, сколько сегментов должно отображаться слева и справа от 0.
– Установить стиль масштабной линейки. Доступны следующие стили: одинарная и двойная рамка, штрих вверх-вниз, штрих вверх, штрих вниз и числовой стиль.
– Задать высоту, толщину линии, подпись и отступы для масштабной линейки. Добавить подпись с единицами измерения, настроить шрифт и цвет.

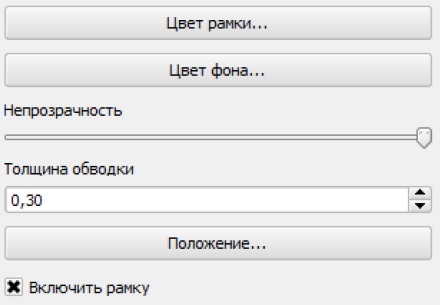

Диалог Общие параметры
Диалог Общие параметры поможет (см. Рисунок 6.5b):
– Настроить цвет и толщину рамки элемента, задать цвет фона и степень непрозрачности. Нажатием на кнопку Положение вызывается диалог Положение элемента, который позволяет настроить положение линейки, используя точки привязки или координаты. Здесь же можно включить отображение рамки элемента при помощи флажка
Включить
рамку.
